Hangzhou Huaxing Kechuang Holding Group Co., Ltd. چین میں اینگولر کانٹیکٹ بال بیرنگ h7003c-2rzdtp5 کے سرکردہ مینوفیکچررز اور سپلائرز میں سے ایک ہے۔ چونکہ ہمارے پاس عالمی سطح پر پیداواری سازوسامان اور مضبوط مینوفیکچرنگ صلاحیتیں ہیں، ہم آپ کو اپنی فیکٹری سے مسابقتی قیمت پر بلک اعلیٰ معیار کے بیرنگ خریدنے کے لیے گرمجوشی سے خوش آمدید کہتے ہیں۔

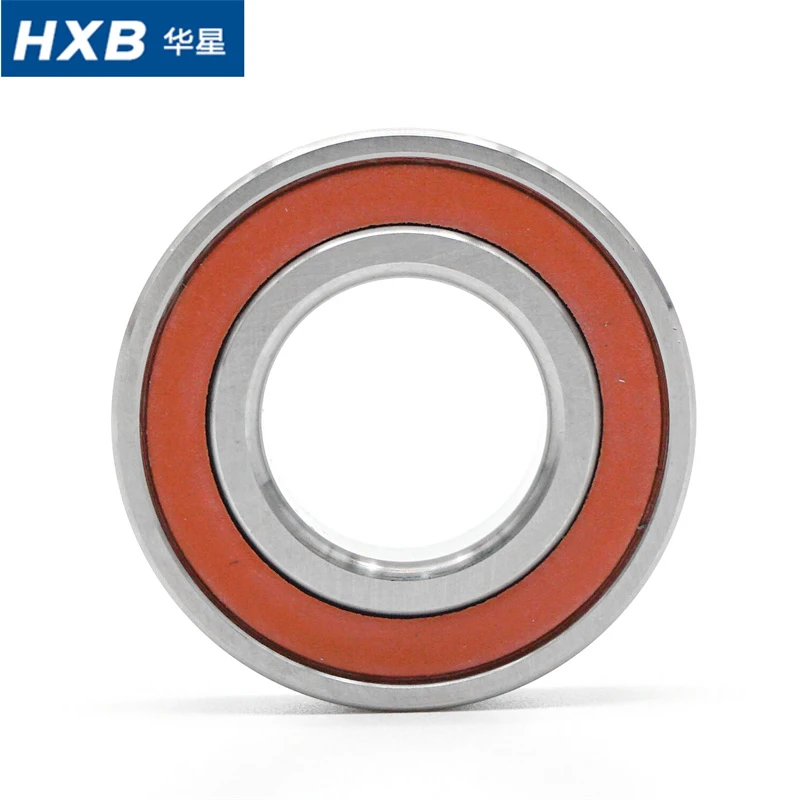

صحت سے متعلق کونیی رابطہ بال بیرنگ H7003C-2RZDTP5
تکنیکی ڈیٹا
|
اندر Ø (ملی میٹر): |
17 |
|
|
باہر Ø (mm): |
35 |
|
|
چوڑائی (ملی میٹر): |
10 |
|
|
رابطہ زاویہ: |
15 ڈگری |
|
|
گیندوں کی قطاریں: |
سنگل قطار |
|
|
مہر: |
ربڑ |
|
|
انگوٹی مواد: |
GCr15, 100Cr6, SUJ2 |
|
|
رولنگ عنصر مواد: |
سٹیل |
|
|
کیج کا مواد: |
فینولک رال |
|
|
رواداری کی کلاس: |
P5 |
|
|
چکنا کرنے کی قسم: |
چکنائی |
|
|
مصنوعات کا وزن: |
0.037 کلوگرام |
|
|
تبادلہ |
7003CTRV1VP5 (NSK), S7003CD/P5, B7003C-2RSD-T-P5 |
H7003C-2RZDTP5 ہائی سپیڈ اینگولر کانٹیکٹ بال بیئرنگ ایک بنیادی ماڈل ہے جو خاص طور پرمشین ٹول سپنڈل کی مرمت اور متبادل مارکیٹ. اس میں تیز رفتاری، کم وائبریشن، سیل بند ڈسٹ پروف ڈھانچہ اور مستحکم درستگی برقرار رکھنے کی خصوصیات ہیں، جو عام اور درمیانے-پریسیزن CNC سپنڈلز، اینگریونگ مشین اسپنڈلز اور مکینیکل سپنڈل گھومنے والی اکائیوں کی دیکھ بھال اور اوور ہال کے تقاضوں سے پوری طرح میل کھاتی ہیں۔
ایپلی کیشنز
سپنڈل کی مرمت کی مارکیٹ P5 درستگی کا انتخاب کرتی ہے۔:
پہنا ہوا تکلا بیس کے ساتھ ملایا: مرمت شدہ سپنڈلز میں معمولی لباس، چھوٹے سماکشیل انحراف اور شافٹ اور ہاؤسنگ ہولز پر کلیئرنس کا نقصان ہوتا ہے۔ P4 کا معمولی درستگی کا فائدہ موجودہ آلات کے پہننے سے پورا ہو جائے گا، جس سے P4 درستگی بے کار ہو جائے گی۔
لاگت-مؤثر دیکھ بھال کا حل: P5 درستگی زیادہ تر درمیانے-صحت سے مرمت شدہ اسپنڈلز کی آپریٹنگ ضروریات کو پوری طرح پورا کرتی ہے، بشمول روزانہ تیز رفتار-گھومنا، مشینی استحکام اور کم کمپن کارکردگی۔ یہ مرمت کے معیار پر سمجھوتہ کیے بغیر P4 الٹرا-پریسیژن بیرنگ کی ضرورت سے زیادہ قیمت سے بچتا ہے۔
نچلی اسمبلی کی حد: P4 بیرنگ کو انتہائی سخت اسمبلی سماکشی، پری لوڈ کنٹرول اور بڑھتے ہوئے ماحول کی ضرورت ہوتی ہے۔ P5 درستگی بہتر رواداری کی مطابقت رکھتی ہے، جو کہ بعد کی-فروخت کی مرمت اور سائٹ پر-اوور ہال کے اسمبلی حالات کے مطابق ہوتی ہے۔
عملی کارکردگی کا ملاپ: روایتی ملنگ، ڈرلنگ اور کٹنگ کے لیے استعمال ہونے والے ری فربشڈ اسپنڈلز کے لیے، P5 درستگی مکمل طور پر اہل گردشی درستگی اور سروس لائف فراہم کرتی ہے، جس سے مرمت کے منظرناموں کے لیے کارکردگی اور لاگت کا بہترین توازن حاصل ہوتا ہے۔
3.1 صفائی اور ماحولیات کا کنٹرول
اسمبلی ماحول کو دھول-سے پاک اور خشک رکھیں۔ پرانی چکنائی، آئرن فائلنگ اور نجاست کو دور کرنے کے لیے اسپنڈل شافٹ، ہاؤسنگ ہول اور بڑھتے ہوئے پوزیشننگ سطح کو اچھی طرح صاف کریں۔ غیر ملکی ذرات نئے بیئرنگ کے کمپن، شور اور وقت سے پہلے پہننے کا سبب بنیں گے۔
3.2 میچنگ اور انسٹالیشن رواداری
شافٹ اور ہاؤسنگ رواداری کو سختی سے چیک کریں۔ بیئرنگ کی خرابی اور صحت سے متعلق نقصان کو روکنے کے لیے انسٹالیشن کے دوران زبردستی دبانے سے گریز کریں۔ بیئرنگ کی اصل گردش کی درستگی کو یقینی بنانے کے لیے اسمبلی کے دوران یکساں تناؤ کو یقینی بنائیں۔
3.3 پری لوڈ سیٹنگ (بنیادی مرحلہ)
H7003C کونیی رابطہ بیرنگ اندرونی کلیئرنس کو ختم کرنے کے لیے عین مطابق پری لوڈ پر انحصار کرتے ہیں۔ سپنڈل اسپیڈ اور لوڈ کنڈیشنز کے مطابق معیاری لائٹ/میڈیم پری لوڈ سیٹ کریں۔ ضرورت سے زیادہ پری لوڈ زیادہ گرمی کا سبب بنے گا اور سروس کی زندگی کو کم کردے گا۔ ناکافی پری لوڈ رن آؤٹ اور کمپن کا باعث بنے گا۔
3.4 چکنائی بھرنے کا معیار
یہ 2RZ سیل شدہ بیئرنگ اندرونی پری-گریسنگ ڈیزائن کو اپناتا ہے۔ مختلف قسم کی چکنائی کو زیادہ نہ بھریں یا مکس نہ کریں۔ مستحکم تیز رفتار-لبریکیشن کو یقینی بنانے اور کوکنگ اور گرمی پیدا کرنے سے بچنے کے لیے یکساں چکنائی کا مواد رکھیں۔
3.5 تبدیلی کے بعد ٹیسٹ میں دوڑنا-
تنصیب کے بعد، پہلے کم-رفتار سے چلائیں-، پھر آہستہ آہستہ رفتار بڑھائیں۔ غیر معمولی شور، درجہ حرارت میں اضافہ اور سپنڈل رن آؤٹ انحراف کی جانچ کریں۔ اسمبلی پوشیدہ خطرات کو ختم کرنے کے لئے رسمی مشینی استعمال سے پہلے مستحکم آپریشن کی تصدیق کریں۔
3.6 مخلوط صحت سے متعلق ملاپ سے گریز کریں۔
ایک ہی اسپنڈل گروپ میں P4 اور P5 بیرنگ نہ ملائیں۔ یونیفائیڈ P5 درست جوڑا مسلسل تناؤ اور گردشی ہم آہنگی کو یقینی بناتا ہے، درستگی کے انحراف اور یکطرفہ تیز رفتار لباس کو روکتا ہے۔
HXB کا تعارف
1995 میں چین میں بال بیئرنگ بنانے والے ایک سرکردہ ادارے کے طور پر قائم کیا گیا، HXB ہمارے صارفین کی ضروریات کو پورا کرنے کے لیے 1,000 سے زیادہ قسم کے بال بیئرنگ پیش کرتا ہے۔ بہترین پروڈکشن ٹیم اور تکنیکی ٹیم کے ساتھ، ہم مسلسل اعلی معیار کی مصنوعات فراہم کر سکتے ہیں.
ہماری پیداواری صلاحیت:
- گہری نالی بال بیرنگ:34 پروڈکشن لائنز، 30,000,000pcs ہر سال
- کونیی رابطہ بال بیرنگ:14 پروڈکشن لائنز، 3،000،000 پی سیز فی سال
درخواست کے میدان:الیکٹرک موٹرز، پمپس، ٹیکسٹائل مشین، گھریلو آلات، مشین ٹول اسپنڈل، سی این سی مشین، ہیلتھ کیئر انڈسٹری، انٹیلی جنس مینوفیکچرنگ وغیرہ۔
سرٹیفکیٹ:IATF16949:2016, ISO9001:2015
ہم سخت کاریگری اور اختراعی ترقی کو برقرار رکھتے ہیں، عالمی شراکت داروں کے لیے اعلیٰ بیئرنگ حل فراہم کرنے اور-طویل مدتی قدر پیدا کرنے کے لیے پرعزم ہیں۔
ڈیزائن اور ترقی کی صلاحیتیں۔
HXB کے پاس 10 سال سے زیادہ تکنیکی اصلاح کی بارش کا ایک سیٹ ہے، جس میں ترقی کے عمل کے بین الاقوامی اعلی درجے کے ترقیاتی تصور، ڈیزائن کے تجزیہ، انجینئرنگ پروڈکشن، ٹیسٹ کی تشخیص اور تکنیکی انتظام کی صلاحیت کے ساتھ ہے۔
اس کے درجنوں قومی پیٹنٹ ہیں۔ تکنیکی ماہرین کمپیوٹر ایڈیڈ ڈیزائن سافٹ ویئر استعمال کرنے میں ماہر ہیں۔ PLM نظام کو بتدریج لاگو کیا جا رہا ہے۔
تجرباتی جانچ / جانچ کی اہلیت
HXB کے پاس ایک جامع لیبارٹری ہے (بشمول پائیداری، جسمانی اور کیمیائی، اعلی اور کم درجہ حرارت کا چکر، اینمل-وائر لیبارٹری، کارکردگی، گیئر، مقناطیسی مشاہدے کا کمرہ)، درجنوں مختلف آلات اور آلات کے ساتھ، نئی مصنوعات اور اجزاء جیسے میگنیٹو، سٹارٹرجن مصنوعات کی کارکردگی کی جانچ اور تصدیق کرنے کی صلاحیت کے ساتھ۔ ہم آپ کی درخواست کے لیے بہترین کونیاتی رابطہ بال بیرنگ کے انتخاب میں آپ کی مدد کریں گے۔
فوائد
HXB کی بنیاد تقریباً 1995 میں رکھی گئی تھی۔30 سالسرشار ترقی کا، HXB اب کام کرتا ہے6ماتحت ادارے
∗ 2 ہائی-ٹیک R&D مراکز
∗ 2 جدید مینوفیکچرنگ فیکٹریاں- Hangzhou Yijia Precision Bearing Co., Ltd. اور Zhejiang Ruiyang Bearing Technology Co., Ltd.
∗ اعلی درجے کی طرف سے حمایت کیڈیجیٹل MES اور SPC مینجمنٹ سسٹم
∗ IATF16949:2016, ISO9001:2015 اور ISO14001سرٹیفیکیشن
∗ اعلی-آخر کا سامان اور اعلی-معیاری مواد
HXB کے بارے میں
1. ہانگزو فیکٹری - YJB
جون 2007 میں قائم کیا گیا،YJBHangzhou میں واقع ہے. کے ذیلی ادارے کے طور پرHXB گروپ، ہم ایک قومی ہائی-ٹیک انٹرپرائز اور صوبائی سائنس اور ٹیکنالوجی انٹرپرائز ہیں جو R&D اور مینوفیکچرنگ میں مہارت رکھتے ہیںاعلی-صحت سے متعلق، تیز-رفتار، جدید، خصوصی اور پیشہ ورانہبیرنگ
بنیادی صلاحیتیں اور ذہین مینوفیکچرنگ
- پروڈکٹ کا سائز:اندرونی قطر Φ3–Φ300mm
- صحت سے متعلق کلاسز:P2, P4 (انتہائی-پریسیئن گریڈز)
- ڈیجیٹل تبدیلی:MESYS بیئرنگ ڈیزائن پلیٹ فارم، ERP، MES، WMS، SPC ریئل ٹائم کوالٹی مانیٹرنگ اور OA سسٹمز کی مکمل تعیناتی کے ساتھ، ایک بینچ مارک سمارٹ مینوفیکچرنگ پلانٹ کی تعمیر۔
اہم مصنوعات
صحت سے متعلق تکلا بیرنگ
کونیی رابطہ بال بیرنگ
سرو موٹر بیرنگ
ویکیوم پمپ بیرنگ
بال سکرو سپورٹ بیرنگ
2. Huzhou فیکٹری
2021 میں، گہرے نالی والی بال بیئرنگ فیکٹری کو ہانگژو سے ہوزو میں منتقل کر دیا گیا۔ یہ 75 ملازمین کی ٹیم کے ساتھ 10,000㎡ پیداواری سہولت میں کام کرتا ہے، جس کی توجہ R&D، اور اعلی-کارکردگی والے ڈیپ گروو بال بیرنگ کی تیاری پر مرکوز ہے۔
سرٹیفکیٹس
نمائش
اکثر پوچھے گئے سوالات
1. P4 میں آنکھ بند کر کے اپ گریڈ کرنے کے بجائے اسپنڈل اوور ہال کے لیے P5 درستگی پوری طرح اہل کیوں ہے؟
سپنڈل کی مرمت کے اہداف استعمال شدہ اور پہنے ہوئے سپنڈل آلات، جہاں ہلکی شافٹ رن آؤٹ، ہاؤسنگ ٹولرنس انحراف اور ساختی لباس پہلے سے موجود ہے۔ P4 بیرنگ کا اعلیٰ-صحیح فائدہ پوری طرح سے استعمال نہیں کیا جا سکتا اور ضائع ہو جائے گا۔ H7003C-2RZDTP5 کی P5 درستگی تجدید شدہ اسپنڈلز کی رواداری کی حد کے ساتھ بالکل مطابقت رکھتی ہے، درمیانی-پریزین مشیننگ اور ہائی{10}}اسپیڈ آپریشن کی ضروریات کو پورا کرتی ہے، اور مرمت کے منظرناموں کے لیے بہترین لاگت کی کارکردگی کو حاصل کرتی ہے۔
2. H7003C-2RZDTP5 بیرنگ اسپنڈل کی مرمت کے کن حالات کے لیے موزوں ہیں؟
یہ بیئرنگ خاص طور پر فروخت کے بعد کے سپنڈل مینٹیننس کے لیے اپنی مرضی کے مطابق بنایا گیا ہے، جو عام اور درمیانے درجے کے-سی این سی اسپنڈلز، اینگریونگ مشین اسپنڈلز اور روایتی مکینیکل اسپنڈلز کی اوور ہال اور تبدیلی پر لاگو ہوتا ہے۔ یہ روزانہ گھسائی کرنے، ڈرلنگ اور کٹنگ کے آلات کی تجدید کے لیے مثالی ہے، اور انتہائی-نئے اسپنڈل اسمبلی اور اعلی-پریسیئن مشینی آلات کے لیے تجویز نہیں کیا جاتا ہے۔
3. اگر P4 اور P5 پریزیشن بیرنگ کو ایک سپنڈل میں ملایا جائے تو کیا مسائل پیدا ہوں گے؟
مختلف درستگی والے بیرنگ کی مخلوط تنصیب اسپنڈل آپریشن کے دوران غیر متوازن گردش کی درستگی اور ناہموار اندرونی تناؤ کی تقسیم کا سبب بنے گی۔ یہ اسپنڈل رن آؤٹ انحراف، واضح کمپن اور تیز رفتاری سے غیر معمولی شور کا باعث بنے گا، اور بیرنگ کے یکطرفہ تیزی سے پہننے کا سبب بنے گا، جس سے اسپنڈل اسمبلی کی مجموعی سروس لائف بہت کم ہو جائے گی۔
4. پیشہ ورانہ پری لوڈ ایڈجسٹمنٹ تبدیلی کی کامیابی کی کلید کیوں ہے؟
اینگولر رابطہ بال بیرنگ اندرونی کلیئرنس کو ختم کرنے اور تیز رفتار-استحکام کو یقینی بنانے کے لیے پری لوڈ پر انحصار کرتے ہیں۔ ضرورت سے زیادہ پری لوڈ مسلسل بیئرنگ ہیٹنگ، چکنائی کوکنگ اور قبل از وقت جلانے کا سبب بنے گا۔ ناکافی پری لوڈ روٹیشن کلیئرنس کو ختم نہیں کر سکتا، جس کے نتیجے میں سپنڈل جٹر، رن آؤٹ اور خراب مشینی درستگی ہوتی ہے۔ حقیقی رفتار اور بوجھ کے مطابق ہلکے یا درمیانے درجے کے پری لوڈ کا ملاپ طویل-مستحکم آپریشن کے لیے ضروری ہے۔
5. بیئرنگ انسٹالیشن سے پہلے سخت صفائی کیوں ناگزیر ہے؟
سپنڈل کی مرمت لامحالہ لوہے کی فائلنگ، پرانی خراب چکنائی اور دھول کی نجاست پیدا کرے گی۔ اگر یہ آلودگی شافٹ اور ہاؤسنگ کی بڑھتی ہوئی سطح پر رہتی ہے، تو وہ تنصیب کے بعد بیئرنگ کے اندرونی حصے میں داخل ہو جائیں گے۔ یہ کھرچنے والا لباس، تیز-تیز رفتار وائبریشن، غیر معمولی شور، اور نئے متبادل بیئرنگ کی جلد ناکامی کا باعث بنے گا۔
6. جبری تنصیب تکلا بیرنگ کو کون سے خطرات لاتے ہیں؟
زبردستی دبانے اور ناہموار تناؤ کی تنصیب بیئرنگ کے اندرونی اور بیرونی حلقوں کی مستقل خرابی کا سبب بنے گی، ریس وے کی درستگی اور اندرونی ساخت کو نقصان پہنچائے گی۔ اگرچہ سپنڈل عارضی طور پر گھوم سکتا ہے، بیئرنگ کو شدید رن آؤٹ، تیز رفتار لباس اور بعد میں تیز رفتار-آپریشن میں تیز درستگی کی ناکامی کا سامنا کرنا پڑے گا، جس کے نتیجے میں بار بار دیکھ بھال ہو گی۔
7. بیئر کو تبدیل کرنے کے بعد کم-رفتار چلنا-کیوں ضروری ہے؟
دوڑنا-اندرونی چکنا کرنے کی تقسیم کو متوازن کر سکتا ہے، چھوٹے اسمبلی دباؤ کو چھوڑ سکتا ہے اور تنصیب کی ممکنہ اسامانیتاوں کو جانچ سکتا ہے۔ تبدیلی کے بعد براہ راست تیز رفتار-آپریشن مقامی حد سے زیادہ گرمی اور کمپن کے خطرات کو متحرک کر سکتا ہے۔ بتدریج رفتار-اپ آپریشن انسٹالیشن کے معیار کی مؤثر طریقے سے تصدیق کر سکتا ہے اور اس بات کو یقینی بناتا ہے کہ تکلا مشینی آپریشن کے رسمی معیارات پر پورا اترتا ہے۔
